高压高粘度齿轮泵的原理介绍



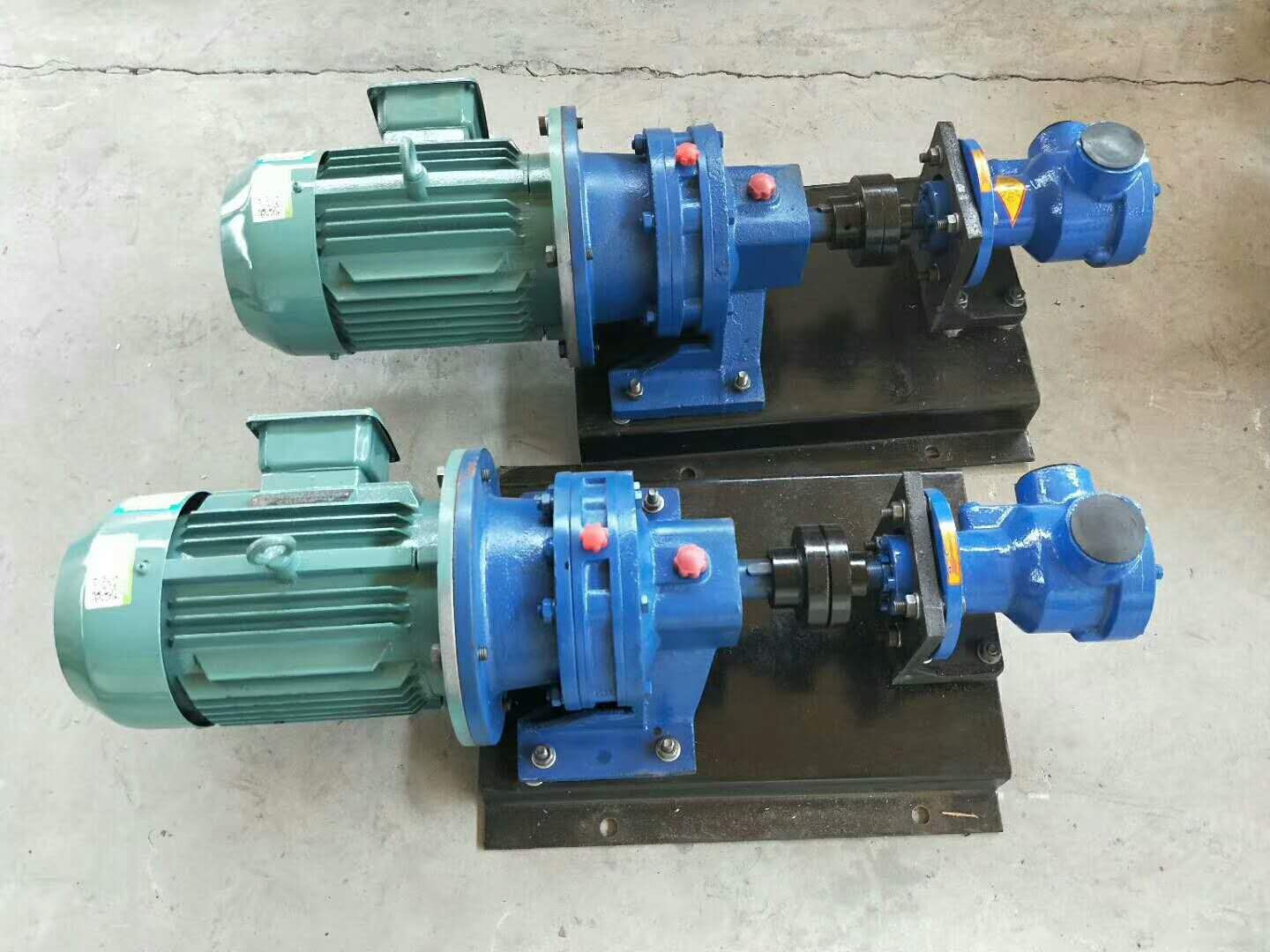

高压高粘齿轮泵结构组成：一对几何参数完全相同的齿轮（齿宽为B，齿数为z）、泵体、前后盖板、长短轴。高压高粘齿轮泵工作原理：两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增达，经吸油口吸油。







高压高粘齿轮泵泄漏部位：主要有端面泄漏、径向泄漏和轮齿啮合处泄漏。端面泄漏占80％~85％。







补偿措施：端面间隙补偿采用静压平衡措施，在齿轮和盖板之间增加一个补偿零件，如浮动轴套或浮动侧板，在浮动零件的背面引入压力油，让作用在背面的液压力稍大于正面的液压力，其差值由一层很薄的油膜承受。
